一、产品简介：

产品概述：

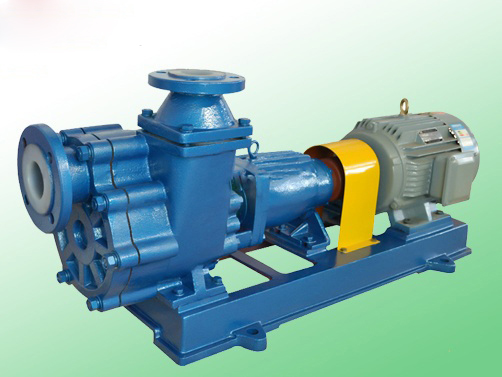

衬氟自吸泵(简称：自吸泵）是按照国家标准设计的新技术产品并结合TIF泵的工艺设计制造，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，性能达到国际标准、可替代价格昂贵进口的化工泵。
产品优点：
1.衬氟自吸泵是根据IS02858／GB5662／DIN24256国际标准，将离心泵和自吸离心泵性能相结合，自行设计研发的强自吸的新型工业用泵，技术指标达到国内外同类产品****水平；
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；
3.轴封为内装式单端面机械密封，对磨的密封面可选配：碳化硅、硬质合金等材料，可按要求选配双端面机械密封和外装式机械密封，以达到各种工况要求。
4.国际标准轴联后拉式设计，无需拆卸管道，维修方便；
5.卧式安装，振动小，噪音低，运行平稳，国际标准设计，可与标准化工离心泵互换，方便用户更换和使用；
6.气液混合自吸式设计，具有强自吸功能，自吸高度可达4m；
产品用途：
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于高温、强酸碱、有机容剂和贵重液体的输送。
性能范围：设计压力：1.6Mpa、流量:2-120m3/h、扬程：20-80m、功率：1.1-37kw
适用温度：-30～120℃，采用新型材料耐温可达180℃；
注意事项： 禁止空运转，禁止输送含有颗粒或有结晶的介质。

二、结构图：
